Marka NI

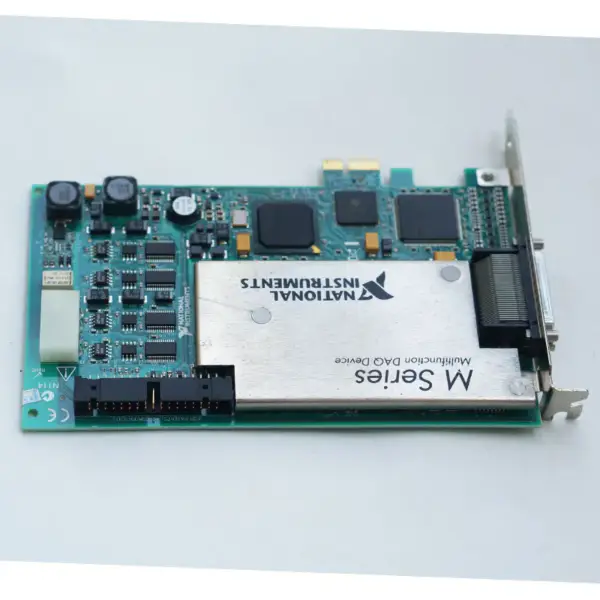

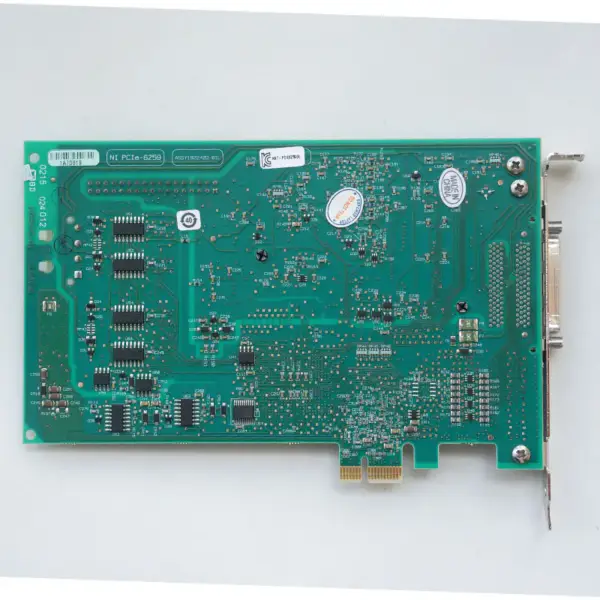

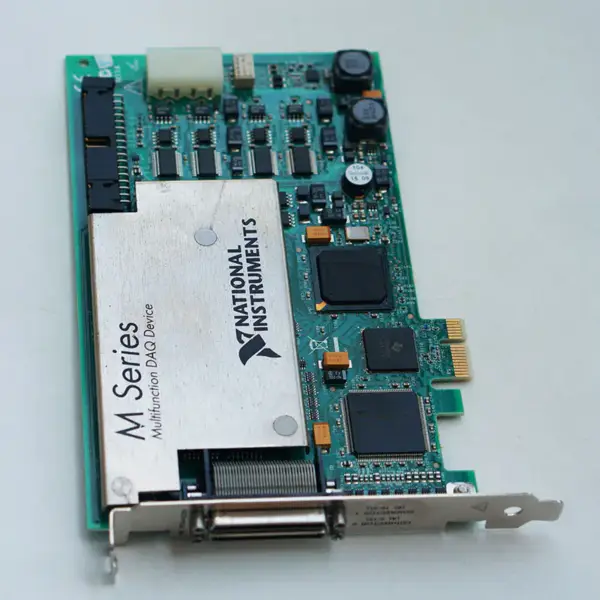

Model:PCIe-6259
Kanal sayısı: 16 diferansiyel veya 32 tek uçlu
ADC çözünürlüğü: 16 bit
DNL: Hiçbir eksik kod garanti edilmez
Örnek oranı
Tek kanal maksimum: 1,25 MS/s
Çok kanallı maksimum (toplam): 1,00 MS/s
Minimum: Minimum yok
Zamanlama çözünürlüğü: 50 ns
Zamanlama doğruluğu: 50 ppm örnekleme hızı
Giriş bağlantısı: DC
Giriş aralığı: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V, ±10 V
Analog girişler için maksimum çalışma gerilimi (sinyal + ortak mod): AI GND'nin ±11 V'u
CMRR (DC - 60 Hz): 100 dB
Giriş empedansı (Cihaz açık)
AI+ - AI GND >10 GΩ 100 pF ile paralel
AI- - AI GND 100 pF ile paralel olarak >10 GΩ
Giriş empedansı (Cihaz kapalı)
AI+ - AI GND 820 Ω
AI- - AI GND 820 Ω
Giriş empedansı
Crosstalk (100 kHz'de)
Bitişik kanallar -75 dB
Bitişik olmayan kanallar -95 dB
Küçük sinyal bant genişliği (-3 dB): 1,7 MHz
Giriş FIFO boyutu: 4.095 örnek
Tarama listesi belleği: 4.095 giriş
Veri aktarımları
PCI/PCI Express/PXI/PXI Express: DMA (dağınık toplama), kesintiler,
programlanmış I/O
USB: USB Sinyal Akışı, programlanmış I/O
Tüm analog giriş ve algılama kanalları için aşırı gerilim koruması
Dört adede kadar AI pini için ±25 V'ta cihaz
Dört adede kadar AI pini için cihaz kapalı ±15 V
Aşırı gerilim durumu sırasında giriş akımı: ±20 mA maksimum/AI pini
Durum:Kullanılmış
