Advantech AIMB-501 REV:A1 anakart

Hatalardan kaçınmak için, lütfen sipariş vermeden önce tahtanızın her iki tarafının fotoğraflarını bize gönderin, teşekkür ederiz.

AIMB-501 REV:A1 anakartının iki versiyonu vardır: tam sürüm ve basi̇tleşti̇ri̇lmi̇ş versi̇yon

AIMB-501G2-KSA1E AIMB-501 REV:A1 (tam sürüm)

AIMB-501L-KSA1E AIMB-501 REV:A1 (Basitleştirilmiş versiyon)

Basitleştirilmiş versiyonda iki adet daha az PCI arayüzü ve bir adet ağ portu bulunmaktadır.

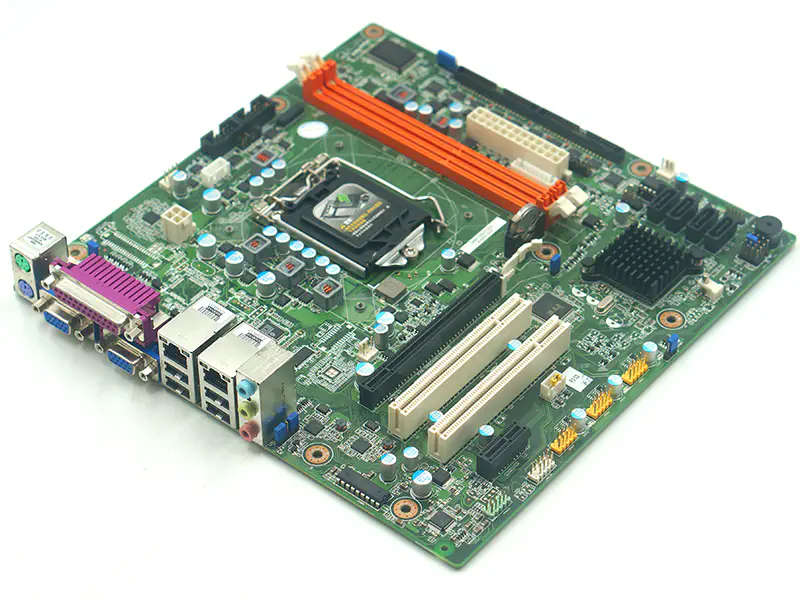

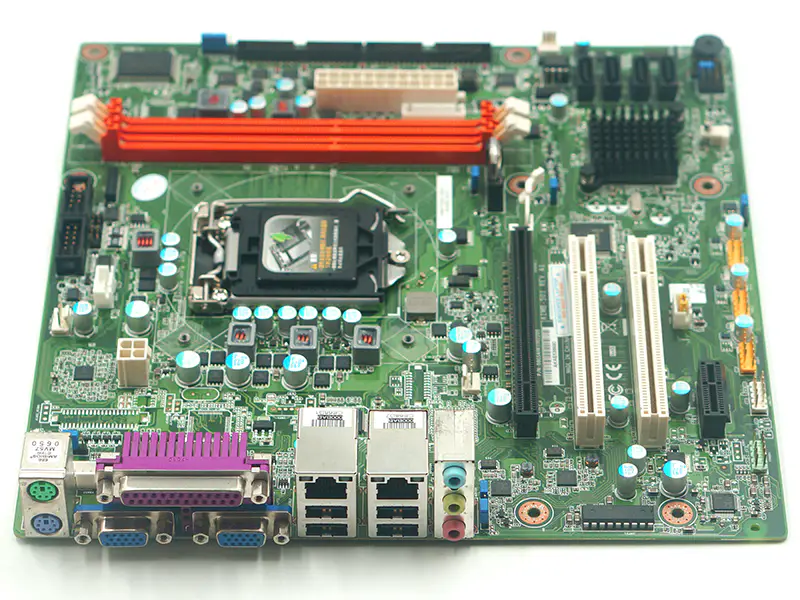

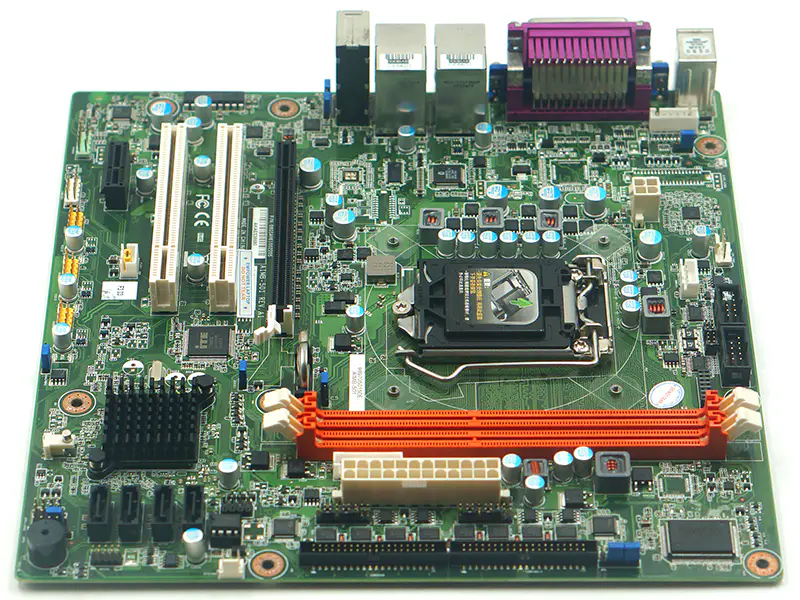

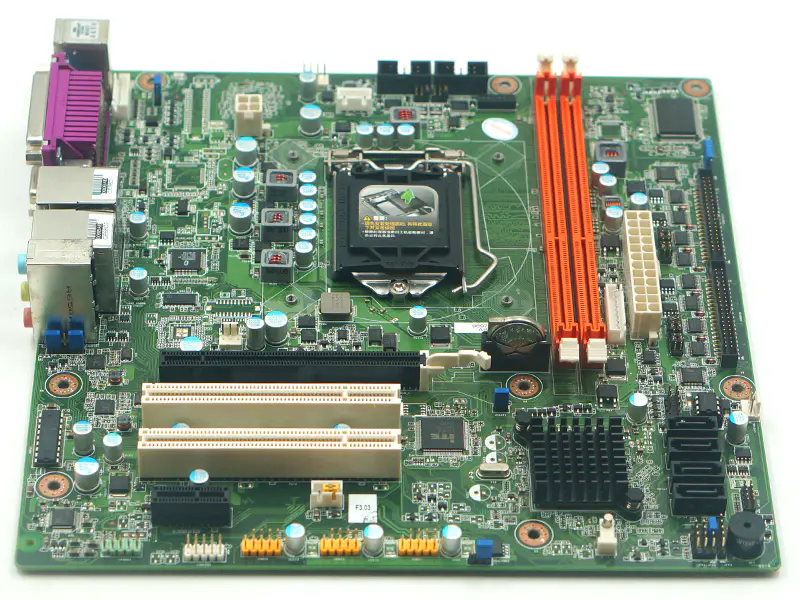

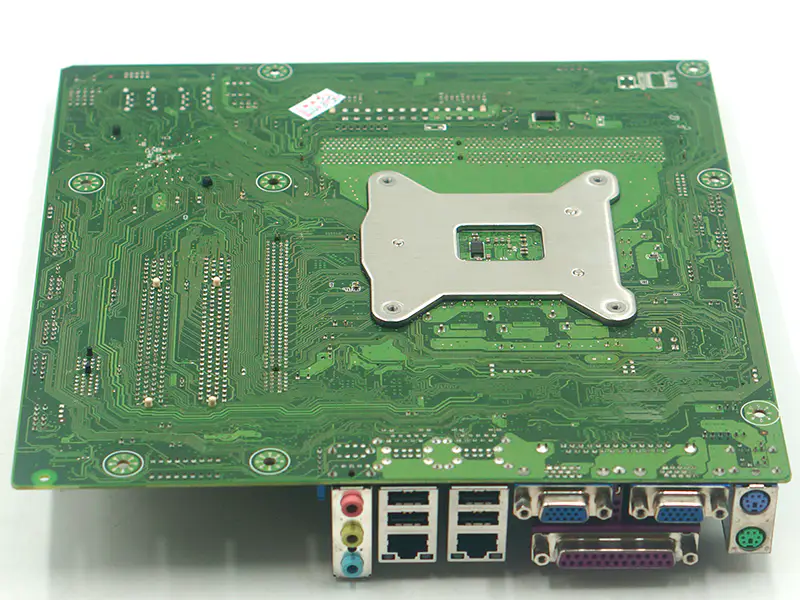

AIMB-501G2-KSA1E AIMB-501 REV:A1 için resimler (tam sürüm)

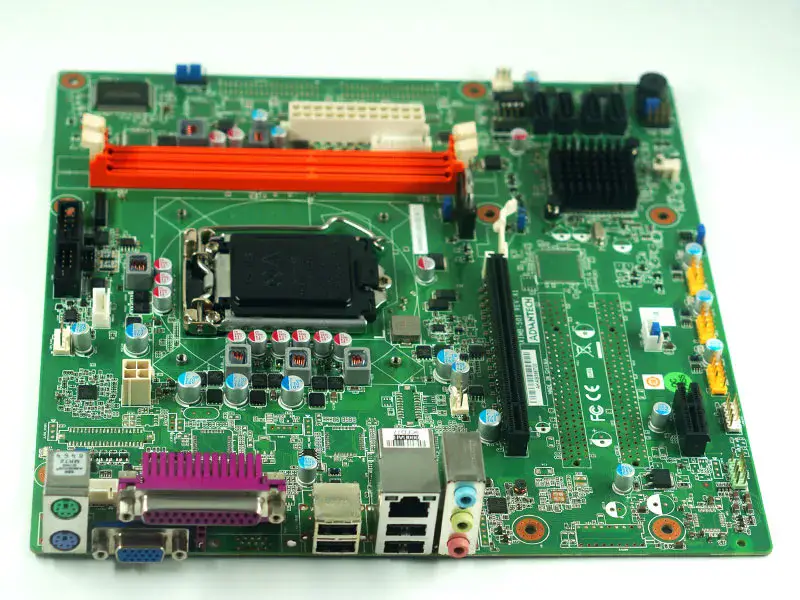

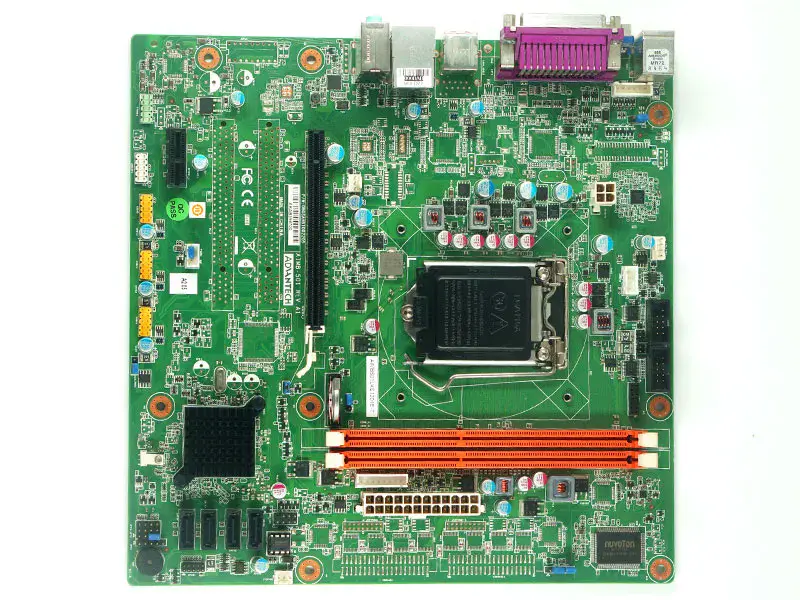

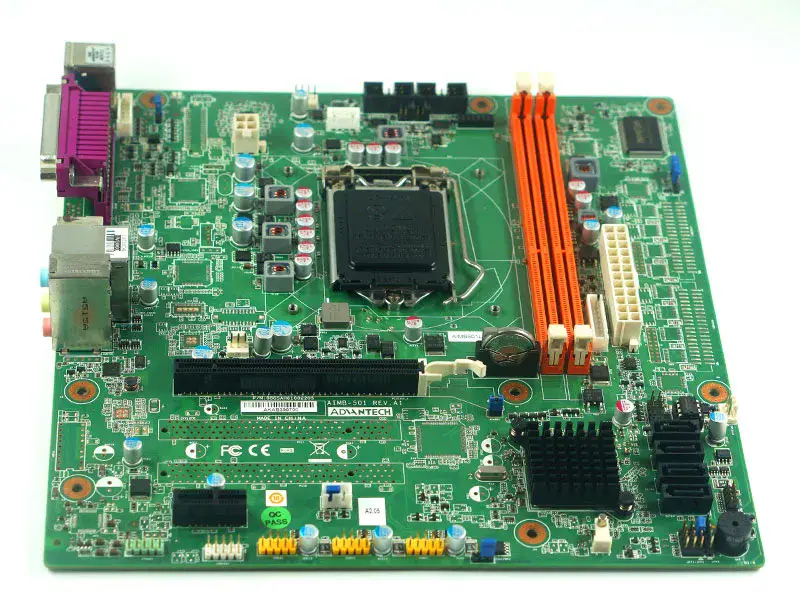

AIMB-501L-KSA1E AIMB-501 REV:A1 için resimler (Basitleştirilmiş versiyon)

Anakart Özellikleri

Tip ： Gömülü Endüstriyel Anakart
Marka adı： Advantech
Model Numarası： AIMB-501L-KSA1E
Menşe Yeri： Tayvan, Çin
Denetleyici: Intel HD Graphics
DDI (HDMI/DVI/Görüntü Bağlantı Noktası): DVI: 1920 x 1200 @ 60Hz (İsteğe Bağlı)
Grafik Motoru： DirectX 10.1 ve OpenGL 3.0 desteği
Grafik Bellek: 2GB ve üzeri sistem belleği takılıyken maksimum 1GB paylaşılan bellek
VGA: 2048 x 1563 @ 60Hz'e kadar
Form Faktörü: Mikro ATX
COM Bağlantı Noktası: 2 (1 x RS232, 1 x RS232/ 422/ 485)
GPIO: 8 bit GPIO
Tuş takımı: 1
LPT: 1
Akıllı Fan: 3
TPM: İsteğe bağlı
USB2.0: 10
ECC Desteği: Hayır
Maks. Kapasite: 16 GB
Bellek Soketi: 2 x 240 pimli DIMM
Bellek Teknolojisi: DDR3 1066/1333 MHz
İşlemci BIOS'u: AMI EFI 64Mbit
Yonga Seti Intel H61 PCH
Çekirdek Numarası： 2 / 4
CPU ： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95W/ 65W
Frekans ： 2,5 GHz ~ 3,4 GHz
L3 Önbellek： 2 ~ 8MB
SATA： 4 x SATAII (Maks. Veri Aktarım Hızı 300 MB/sn)
İşletim Sistemi Linux： Evet
İşletim Sistemi Microsoft Windows：Evet
İşletim Sistemi SUSIAccess： Evet
Pil Lityum 3 V / 200 mAh
Konektör ： ATX24P
Güç Tüketimi (Tam Yük)： 1,72A @ 5V / 1,02A @ 3,3V / 5,61A @ 12V / 0,27A @ 5Vsb / 0,16A @ -12V
Güç Tüketimi (Boşta)： 1,39A @ 5V / 0,96A @ 3,3V / 0,63A @ 12V / 0,16A @ 5Vsb / 0,15A @ -12V
Güç Tipi ： ATX
Ethernet Konektörü ： RJ45 x 1
Ethernet Denetleyici： GbE1: RTL8111-VL
Ethernet Hızı： 10/ 100/ 1000 Mbps
Ses Arayüzü: HD Ses
Ses CODEC'i: Realtek ALC892, Yüksek Çözünürlüklü Ses (HD)
Ses Konektörü: 2 (Hat girişi, Hat çıkışı, Mikrofon girişi)
WatchDog Zamanlayıcı: Evet
PCI Express x 1： 1
PCI Express x 16：1
Boyut (mm)：244 x 244 mm
Ağırlık：1,2 kg (2,64 lb), toplam paket ağırlığı
Durum： Kullanılmış, Test Edilmiş
