| Mekanik |
| Biçim |

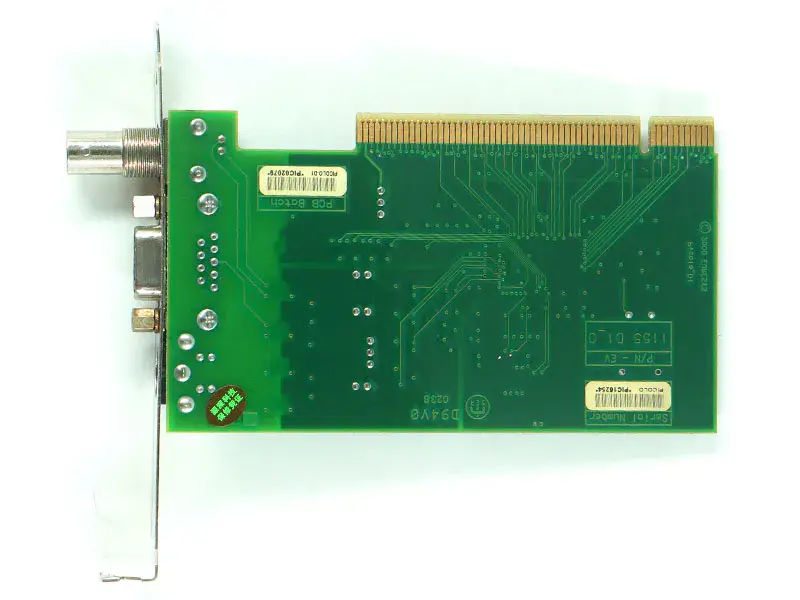

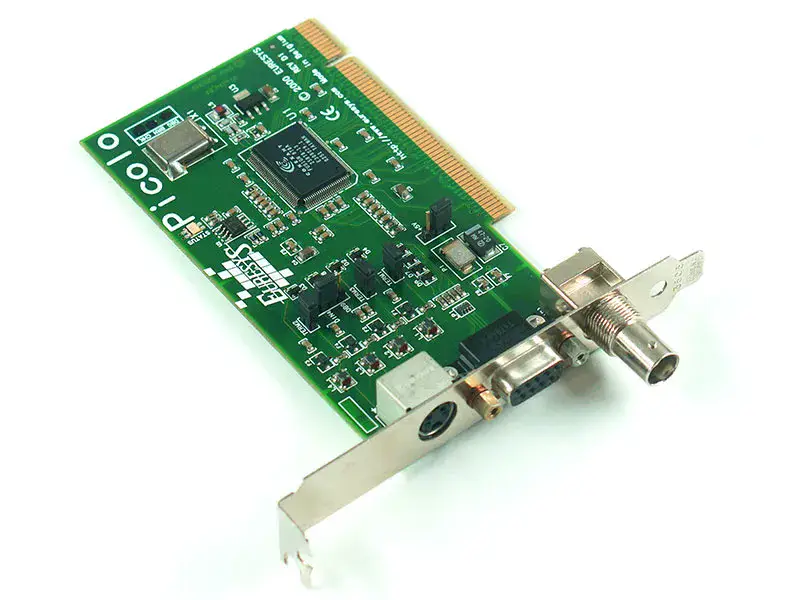

Standart profil, yarım uzunluk, 32 bit Geleneksel PCI kartı |
| Boyutlar |
U 120,90 mm x Y 69,83 mm |
| Ana bilgisayar veri yolu |
| Standart |
PCI 32 bit, 33 MHz, 5 V sinyalizasyon |
| DMA |
32-bit |
| Güç tüketimi |
Maks. 1 W (200 mA @ +5V), I/O güç çıkışı hariç |
| Kamera / video girişleri |
| Arayüz standart(lar)ı |
NTSC-M, PAL-B/G, RS-170, CCIR |
| Konektörler |
- VİDEO 1: Kompozit video girişi için braket üzerindeki BNC dişi konektör
- S-VIDEO: Bileşen video girişi için braket üzerindeki 4 pimli mini-DIN dişi konektör
- DB9: Braket üzerindeki 9 pimli alt D dişi konektör
- Dahili: PCB üzerinde 10 pimli örtülü erkek başlık
|
| Sonlandırma direnci |
PCB üzerindeki jumperlar kullanılarak seçilebilir |
| Yerel çözünürlük |
Kare pikseller, yayın ve özel çözünürlükler |
| Kare hızı |
Saniyede 25/30 görüntüye kadar, saniyede 50/60 alan |
| Kamera sayısı |
3 |
| Kamera sayısı (tam kare hızında) |
1 |
| Video teslimatı |
| Ham video format(lar)ı |
Düzlemsel, paketlenmiş, YUV ve RGB renk formatları |
| Teslim edilebilir video çözünürlüğü (SD) |
Kare, alan, CIF, QCIF ve özel görüntü formatları |
| Genel Amaçlı Girişler ve Çıkışlar |
| Satır sayısı |
4 G/Ç hattı (IO) |
| Konektörler |
- DB9: Braket üzerindeki 9 pimli dişi alt D konektörü
- DAHİLİ: PCB üzerinde 10 pinli çift sıralı 0,1″ örtülü başlık
|
| Kullanım |
Genel amaçlı IO |
| Elektriksel özellikler |
IO: TTL uyumlu I/O hatları |
| Yazılım |
| Ana Bilgisayar İşletim Sistemi |
- x86 (32 bit) ve x86-64 (64 bit) işlemci mimarileri için Microsoft Windows 10, 8.1, 7
- x86 (32-bit) ve x86-64 (64-bit) işlemci mimarileri için Linux
Ayrıntılar için sürüm notlarına bakın |
| API'ler |
- ISO uyumlu C/C++ derleyicileri için MultiCam 32- ve 64-bit ikili kütüphaneleri (Windows ve Linux)
- DirectShow 32 ve 64 bit filtreler (yalnızca Windows), Microsoft Visual C++ derleyicileri için
|
| Çevresel koşullar |
| Çalışma ortamı hava sıcaklığı |
0 °C ila +50 °C / +32 °F ila +122 °F |
| Çalışma ortamındaki hava nemi |
10% ila 90% bağıl nem yoğuşmasız |
| Depolama ortam hava sıcaklığı |
-20 °C ila +70 °C/ -4 °F ila +158 °F |
| Depolama ortam havası nemi |
10% ila 90% bağıl nem yoğuşmasız |
| Sertifikalar |
| Elektromanyetik - EMC standartları |
- Avrupa Konseyi EMC Direktifi 2004/108/EC
- Amerika Birleşik Devletleri FCC kuralı 47 CFR 15
|
| EMC - Emisyon |
- EN 55022:2010 Sınıf B
- FCC 47 Bölüm 15 Sınıf B
|
| EMC - Bağışıklık |
- EN 55024:2010 Sınıf B
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-6
|
