OMRON G72C-VID16 modülü

OMRON 24VDC UZAK TERMİNAL G72C-VID16 NIB

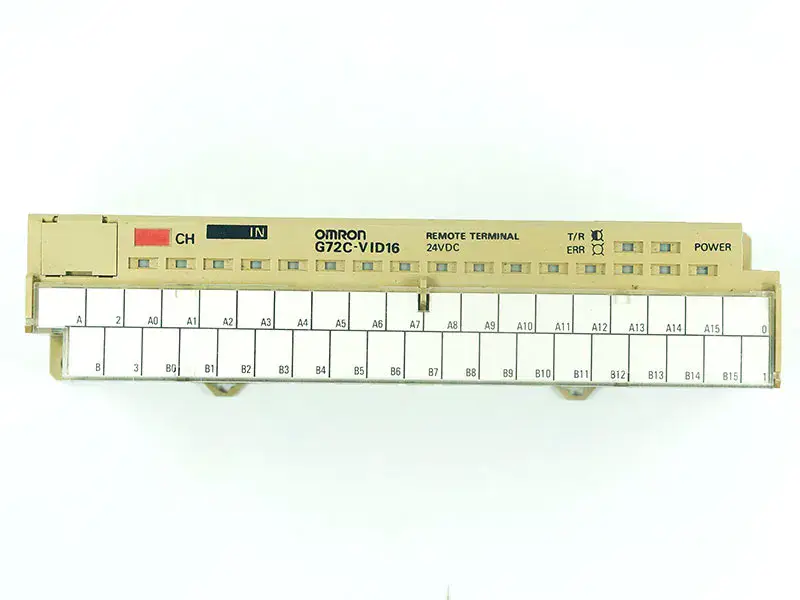

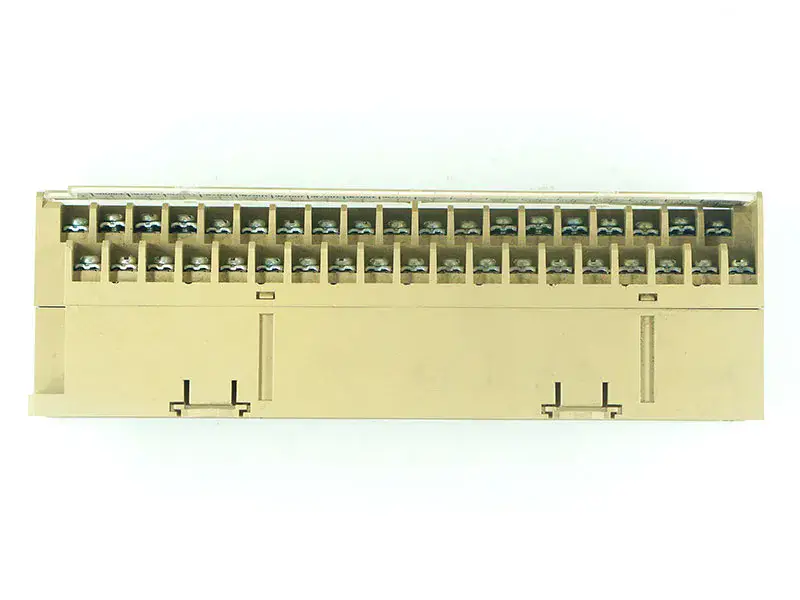

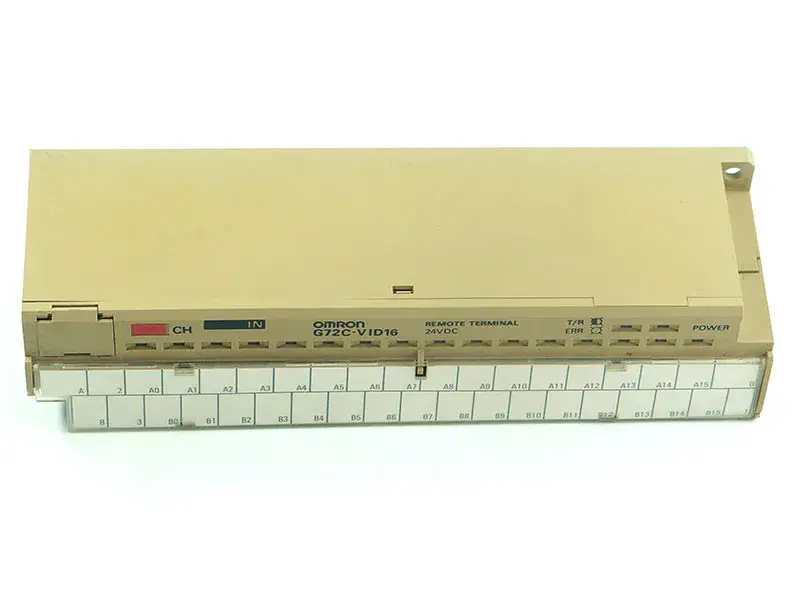

G72C-VID16 Resimler

G72C-VID16 Teknik Özellikler

Ürün Markası:OMRON
Parça Numarası: G72C-VID16
Durum Yenilenmiş
G72C-VID16 Giriş
Nominal giriş gerilimi: 24 VDC
Giriş akımı: 9,7 mA/nokta
AÇIK gecikme süresi: 1,5 ms maks.
KAPALI gecikme süresi: 1,5 ms maks.
Devre sayısı: 16 puan (8 puan/ortak)
AÇIK voltaj: 15 VDC maks.
KAPALI voltaj: 5,6 VDC maks.
İzolasyon yöntemi: Fotokuplör
Giriş göstergesi: LED'ler (yeşil)
G72C-VOD16 Çıkış
Nominal giriş gerilimi: 24 VDC
Nominal çıkış akımı: 0,3 A/nokta, 2,4 A/modül
Artık gerilim: 1,2 V maks.
Kaçak akım: 100 µA maks.
Devre sayısı: 16 puan (8 puan/ortak)
İzolasyon yöntemi: Fotokuplör
Giriş göstergesi: LED'ler (yeşil)

ÖZELLIKLERI

İletişim sistemi: İki iletkenli, yarım dubleks
Senkronizasyon yöntemi Asenkron:
İletim hızı (baud hızı): 187,5 kbps (iletim süresi: G72C-V başına maks. 2 ms)
İletim mesafesi: 200 m (toplam uzunluk)
İletim yolu: İki iletkenli kablo (VCTF 0,75 x DPDT önerilir)
Arayüz: RS-485
Çalışma gerilimi aralığı: 24 VDC +10%/-15%
Akım tüketimi (Bkz. Not): 24 VDC: 200 mA maks.
RUN çıkışı: SPST-NO kontak çıkışı (çalışma sırasında kapalı)
Kontak kapasitesi: 2 A, 250 VAC'de 100.000 işlem (cosφ = 1)
Diyagnostikler: İletim hata kontrolü (BCC artı ters çevrilmiş iki iletim doğrulama kontrolü),
CPU hata monitörü
İzolasyon direnci: 250 VDC'de 20 MΩ min.
Dielektrik dayanımı: RUN çıkış devresi ve diğer terminaller arasında 1 dakika boyunca 2.000 VAC, 50/60 Hz
500 VAC, 50/60 Hz, diğer terminaller için 1 dakika
Gürültü bağışıklığı: Gürültü seviyesi: 1,5 kV; darbe genişliği: 100 ns ila 1 Ps
Titreşim direnci 10 ila 55 Hz, X, Y ve Z yönlerinde her biri 2 saat boyunca 0,75 mm çift genlik (her ikisi de monte edilmiş
ve DIN rayına monte edilmemiş)
Şok direnci: 50G, X, Y ve Z yönlerinde 3'er kez
Ortam sıcaklığı: Çalışır durumda: 0°C ila 55°C (32°F ila 131°F)
Ortam nemi: Çalışıyor: 35% ila 85%
Montaj dayanımı: Tüm yönlerde 1 saniye boyunca 5 kgf (4,9 N) çekme yükü uygulandığında hasar yok
(ray yönünde 1 kgf (0,9 N) hariç)
Terminal dayanımı Her yönde 1 saniye boyunca 5 kgf (4,9 N) çekme yükü uygulandığında anormallik yok
Ağırlık: Yaklaşık 380 g
Onaylar: UL onaylı, Dosya No. E41515; CSA onaylı, Dosya No. LD31928
