ADLINK PCI-8132 DAQ Kartı

National Instruments PCI-8132 veri toplama kartı için şartname kullanılan öğe

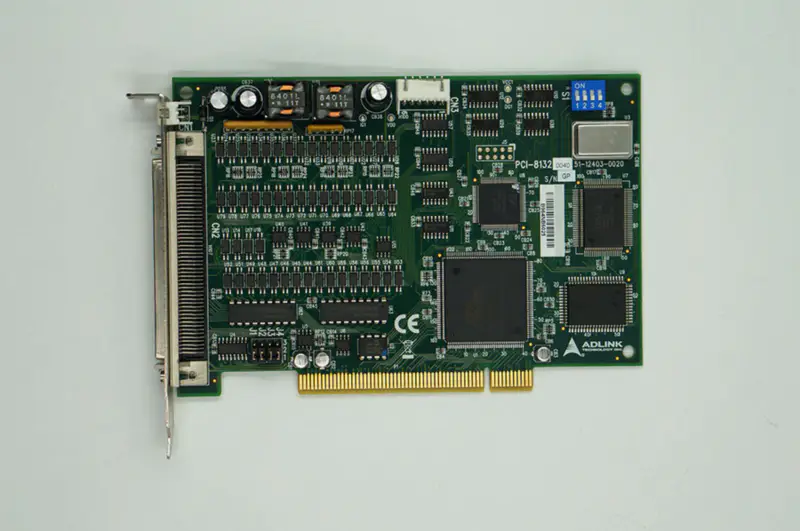

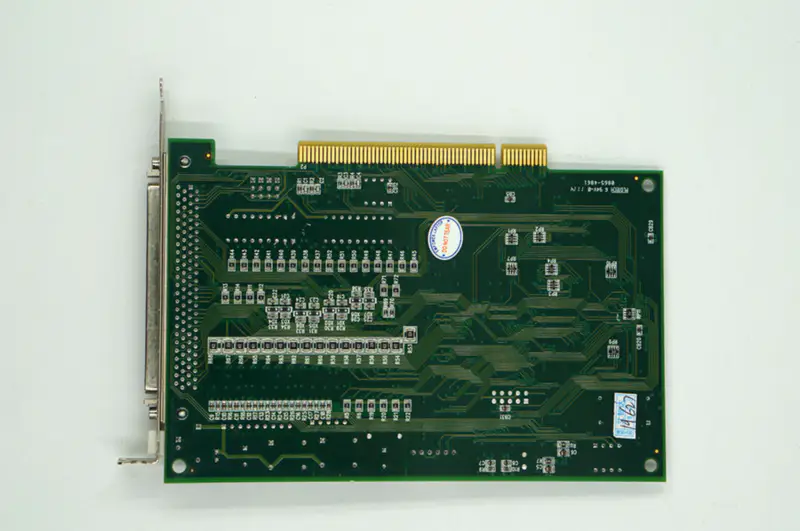

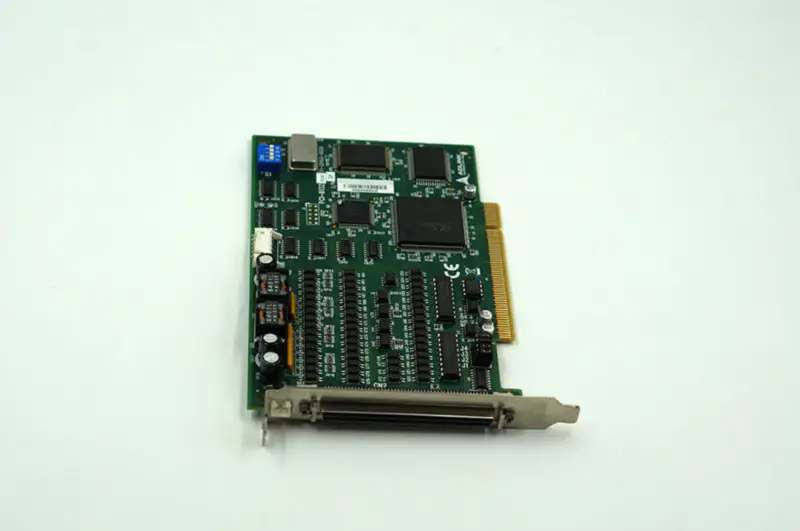

ADLINK PCI-8132 için Ürün Resimleri

Teknik Özellikler

Marka ADLINK
Model Numarası: PCI-8132
Darbe çıkış seçenekleri: OUT/DIR, CW/CCW
Eksen Sayısı: 2
Darbe Çıkış Hızı: 0,03 pps ila 2,4 Mpps programlanabilir
Darbe Komut Çıkışı: DIR/OUT, CW/CCW
Maks. Hızlanma Oranı: 91 Mpps2
Hız Çözünürlüğü: 16-bit
Kodlayıcı Giriş Hızı: 2,4 MHz @ 3 M kablo
Kodlayıcı Sayaç Çözünürlüğü: 28-bit
Konumlandırma Aralığı: -134.217.728 ila +134.217.727 puls (28 bit)
Maks. Bir Sistemdeki Kart Sayısı: 12
Hareket Arayüzü I/O Sinyalleri
Konum Mandalı Giriş Pimi: LTC (sürekli tetikleme için 1 kHz)
G / Ç Pimi: Diferansiyel ve 2500 VRMS optik olarak yalıtılmış
Artımlı Kodlayıcı Sinyalleri Giriş Pimi: DIR/OUT, EA/EB
Enkoder İndeks Sinyali Girişi: EZ
Mekanik Limit Anahtarı Sinyal Giriş Pimi: ±EL, ±SD ve ORG
Servomotor Arayüzü I/O Pimi: INP, ALM, ERC
Genel DO Pimi: SVON
Genel DI Pimi: RDY
Pulser Sinyal Girişi: PA ve PB
Eşzamanlı Başlatma/Durdurma Sinyali I/O Pimi: STA ve STP
Genel amaçlı I/O: 16-CH giriş ve 16-CH çıkış
Kanal numarası: 32-CH
Giriş seviyesi 2 eksen: Evet
Paket:Antistatik Paket
Durum: Kullanılmış, Test Edilmiş
